Donnerstag, 26. Februar 2015

1:1 Balun KW + 6m ohne Ringkern

Der große Vorteil von Drahtgewickelten Baluns besteht darin, dass kein Ringkern nötig ist. Ringkerne sind eine wunderbare Sache, aber sie liegen oft bunt in der Bastelkiste rum und es ist mühsam heraus zu finden welchen AL-Wert der Ringkern hat und für welche Frequenz und welche Leistung der jeweilige Kern taugt.
Für ordentliche Naturen gestaltet sich das natürlich leichter.
Trotzdem: Drahtgewickelte Balun's haben den Vorteil, dass die Problematiken die Ringkerne mit sich bringen können einfach wegfallen.

Hier ein Bauvorschlag für einen 1:1-Balun:



3 X 16 cm Kupferlackdraht zwischen zwei Zangen kräftig verdrillen. Dann die Enden entsprechend des allgemein bekannten Wickelschemas (S. z.B. Rothammel-Antennenbuch) verlöten. Fertig!



Ich habe um eine bessere mechanische Stabilität zu erreichen den verdrillten Kupferlackdraht um ein PVC-Installationsrohr mit 16 mm Durchmesser gewickelt.

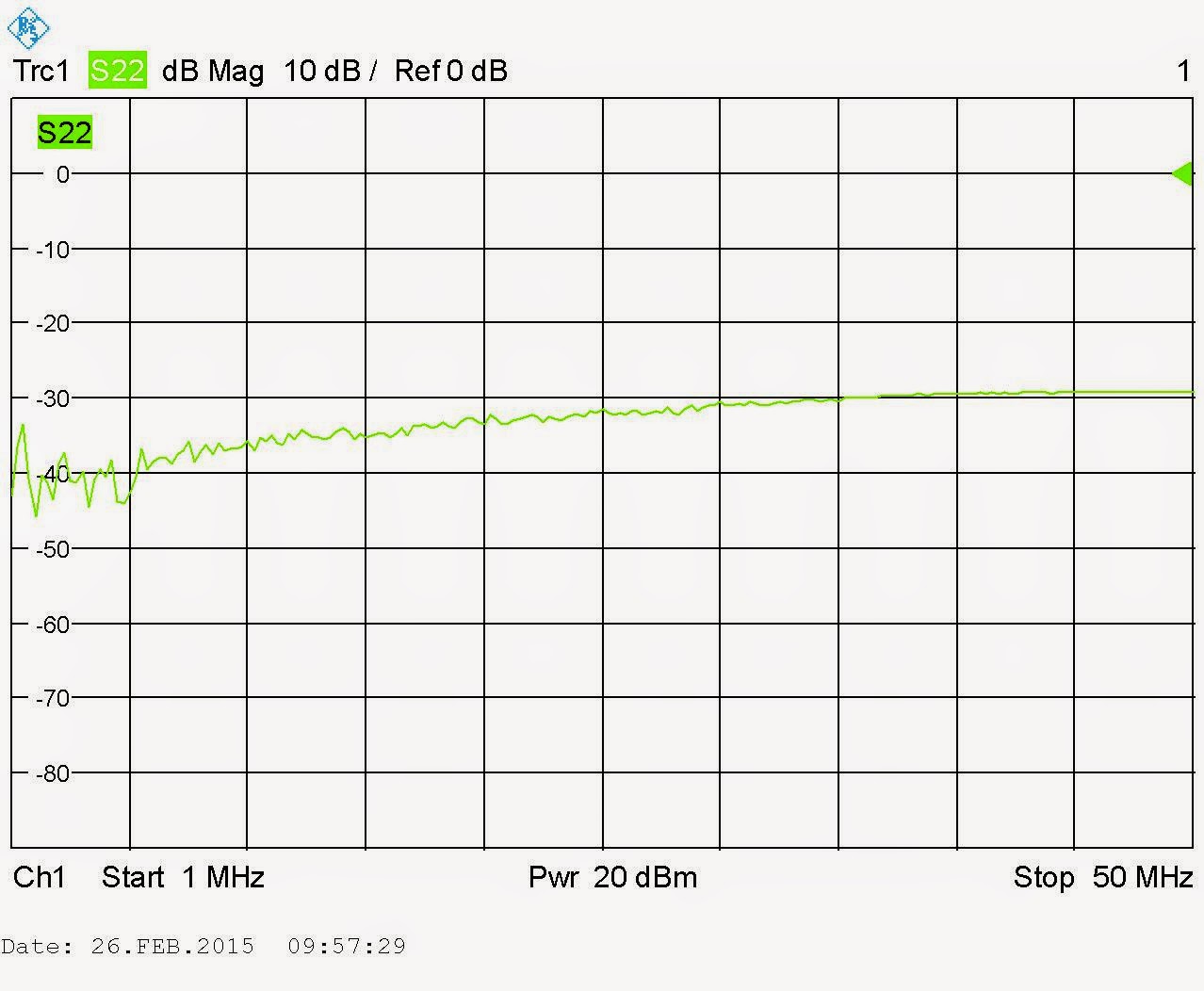

Die Messwerte lassen keinen Wunsch offen:




Dietrich Drahtlos:
Das Ziel muss sein:
billig, einfach und klein.
