preselector and antenna tuner for wideband SDR

One of the disadvantages of cheap wideband SDR-tuners are their poor input signal filtering: Strong signals can saturate the receiver input stage. Also, weak signals get lost in intermodulation products and reduced sensitivity. To prevent this and give the receiver an appropriate antenna tuning, we can use the simple invention of old radio experts: the "Z-MATCH TUNER".

With two rotary capacitors and a coil you can tinker a "hand tuned antenna preselector".

L1 is wound on a 18mm plastic tube with 10 turns, a 0,5mm copper wire and a lengh of 19mm. On the 5th turn he has a tap for C1. On the 1th turn L1 is groundet. L2 has 2 windings over L1 and has the groundet tab in the middle.

I made my tuner "prototype" from relics in my hobby room. On the WEB you can find better construction proposals.

Important to remember is that C2 and L1 is a parallel resonant cirquit for the respective frequency. C1 "tunes" the impedance right for the antenna input of the receiver.

Left side input - right side output (antenna).

In this graph you can see the "preselector"-characteristics of the tuner and the bad "Q" of the coil on higher frequencies (it means poor coil quality).

My next "Z-MATCH" will be a better one... :-)

WSPR-Bake 20 mB 100mW ERP

Hallo, mein 50.-er Blogeintrag beschäftigt sich mit meiner WSPR-Bake für das 20 mB. Aufgebaut wurde sie mit einem Bausatz von Hans Summers - G0UPL.

Als Sendeantenne diente mein Rundstrahler. Das hier ist das Resultat von heute mit ca.100mW ERP:

Dietrich Drahtlos:
Der sensible Apparat
 fürchtet jeden Kabelsalat.

Ricezione della televisione digitale terrestre in zone di scarsa copertura

Anche nelle zone a scarsa copertura di segnale televisivo i telespettatori vorrebbero ricevere i canali televisivi terrestri DVB-T in quanto spesso i canali locali non vengono trasmessi via satellite. Proprio nelle zone limitrofe il segnale captato dall’antenna spesso risulta troppo debole e porta alla ricezione con “quadretti” sullo schermo e con interruzioni audio o addirittura al messaggio “segnale scarso” (o simile).

Cosa fare in questi casi?

Per prima cosa bisogna verificare che l’antenna sia installata in una posizione favorevole alla ricezione, ossia in un punto con maggior livello di segnale e possibilmente in vista con la stazione trasmissiva. Se l’antenna deve essere installata a una certa distanza dalla abitazione in un punto alto, bisogna fare attenzione alla protezione contro il fulmine.

Nel caso in cui queste precauzioni siano state rispettate, e comunque non è possibile una ricezione affidabile, si consiglia l’acquisto di un ricevitore per il digitale terrestre per l’installazione nelle autovetture (Car DVB-T tuner). Questi apparecchi ricevono il segnale in modo migliore rispetto ai ricevitori comuni di uso domestico. Utilizzando un dispositivo di questo tipo peró bisogna fare attenzione alle seguenti raccomandazioni:

1. I ricevitori “Car DVB-T” hanno due ingressi antenna per due antenne da connettere. Quelli con solo un ingresso non sono da consigliare.
2.  Le antenne piccole antenne fornite potrebbero giá essere sufficiente per la ricezione. Certamente migliori peró sono antenne “classiche” esterne per la banda TV di interesse. La ricezione dei segnali televisivi all’aperto è migliore che in sottotetto e quello a sua volta è migliore alla ricezione in una stanza. Nonostante ció un ricevitore “Car DVB-T” puó essere consigliato proprio per la ricezione in una stanza.
3. Le antenne devono essere montate ad alcuni metri di distanza l’una dall’altra per ottenere la massima efficienza ed evitare che le antenne si condizionino tra di loro.
4. Consiglio inoltre di montare dei preamplificatori direttamente all’antenna. Di solito i ricevitori Car DVB-T danno a disposizione sul cavo d’antenna una tensione di 5 o 12 Volt. In base a questo valore si puó scegliere l’amplificatore adatto. Usualmente le antennine date in dotazione sono giá preamplificate.
5. Qualora si volesse ricevere i segnali televisivi in alta definizione, bisogna scegliere un prodotto con un uscita video “HDMI”. Anche lo schermo deve essere in grado di fare vedere un immagine HD.
6. In Italia lo standard televisivo DVB-T in futuro verrá sostituito dallo standard DVB-T2 e perciò è consigliabile prende un ricevitore giá predisposto per il nuovo standard. Attenti che in Italia il codec utilizzato sará il HEVC (H.265).

DVB-T - Empfang in Signalschwachen Gebieten

Auch in schwach versorgten Gebieten möchten die Fernsehteilnehmer die Terrestrisch-Digitalen Fernsehprogramme (DVB-T) empfangen, um Fernsehprogramme ansehen zu können, die über Satellit nicht gesehen werden können. Dies trifft z.B. auf Lokalsender zu. Nun ist es gerade in den Schattenzonen der Fernsehversorgung häufig der Fall, dass eine Fernsehantenne zu wenig Signal empfängt um einen stabilen Empfang zu bieten. „Klötzchenbildung“ im Bild und Ton-Aussetzer sind die Folge. In manchen Gebieten erscheint auf dem Bildschirm nur die Meldung „Kein Signal“ (oder ähnlich).

Was ist in einem solchen Fall anzuraten?

Als Erstes muss überprüft werden, ob die Fernsehantenne an einem günstigeren Punkt angebracht werden kann und die Ausrichtung derselben den größtmöglichen Signalpegel bringt. Falls dabei die Antenne an erhöhter Stelle in größerer Entfernung zum Haus angebracht wird, ist auf den Blitzschutz besonders zu achten.

Sollten diese Empfehlungen bereits umgesetzt worden sein und noch immer kein Fernsehempfang möglich sein, empfiehlt sich der Kauf eines „Car DVB-T Tuners“  wie er für die Montage in Fahrzeugen angeboten wird. Solche Geräte sind viel „empfangsstärker“ als die üblichen Fernsehempfänger für den Hausgebrauch. Allerdings müssen dabei einige Punkte besonders berücksichtigt werden:

1. Car DVB-T Tuner besitzen zwei Antennenbuchsen an die zwei Antennen angeschlossen werden müssen. Modelle mit nur einem Antenneneingang sind nicht zu empfehlen.
2. Die mitgelieferten kleinen Antennen können schon für den gewünschten Empfang ausreichen. Besser als die mitgelieferten Antennchen sind auf jeden Fall zwei „normale“ Fernsehantennen für das betreffende Fernsehband. Der Empfang im Freien ist besser als der unter Dach, aber dieser ist noch besser als der im Zimmer. Trotzdem kann ein Car DVB-T Tuner gerade auch für Zimmerempfang empfohlen werden.
3. Die Antennen sollten einige Meter voneinander entfernt befestigt werden. Dies bringt größeren Signalzuwachs und verhindert, dass sich die Antennen gegenseitig beeinflussen.
4. Ich rate dazu, direkt an die Empfangsantennen je einen Vorverstärker zu montieren. Die meisten Car DVB-T Tuner geben hierfür über das Antennenkabel eine Speisespannung aus (5 Volt oder 12 Volt). Die Vorverstärker müssen natürlich zur Speisespannung passen. Die Mitgelieferten Antennen haben den Vorverstärker schon integriert.
5.  Will man in den Genuss von hochauflösendem Fernsehen kommen muss sichergestellt werden, dass der Empfänger über einen „HDMI“-Ausgang verfügt und der Bildschirm „HD“-tauglich ist.
6.  Der DVB-T Fernsehstandart wird in Zukunft vom DVB-T2 Standard abgelöst werden. Das sollte beim Kauf berücksichtigt werden. Hier bitte auf den verwendeten Codec achtgeben.

Kleiderbügelantenne für 70cm

Aus einem Draht-Kleiderbügel und einem handelsüblichen TV Balun 75 Ohm / 300 Ohm lässt sich mit zwei Schnitten eine Antenne für das 70cm AFU-Band herstellen.
Der Balun verträgt sogar eine kleine Sendeleistung.

With a wire coat hanger and a standard TV Balun 75 Ohm / 300 Ohm you can realize with two cuts an antenna for the 70cm band. You can even transmit with low power.

                                                                          SWR:

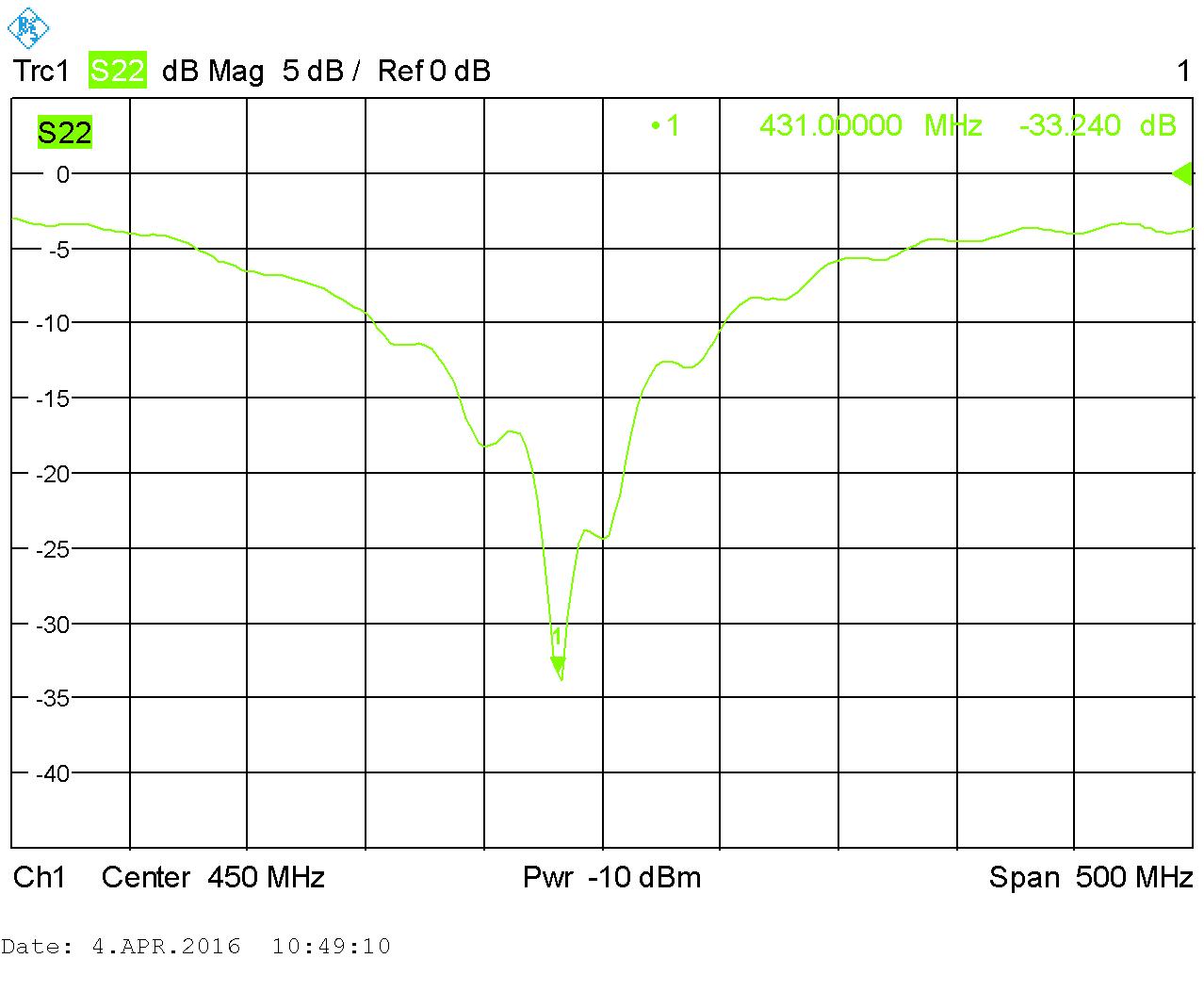

                                                                           dB Mag:
