Auch diesem Rageltransformator verpasste ich ein praktisches Holzgehäuse:
Sonntag, 29. April 2018
Mittwoch, 25. April 2018
Ein Gleichrichter für Röhren - Anodenspannung
Diesen Gleichrichter habe ich für den Anschluss an einen Regeltransformator gebaut. Somit lässt sich die Anodenspannung stufenlos regeln. Als Siebglied kann zwischen einen Glättungswiderstand oder einer Drossel umgeschaltet werden. Die maximale Ausgangsspannung beträgt 350 Volt bei einer maximalen Stromstärke von 1 Ampere (Widerstand) b.z.w. 0,3 Ampere (Drossel).
Zum Einsatz kam wieder einmal das bewährte Holzschachtel - Design.
Montag, 23. April 2018
RTX für das 2m - Band mit dem Fertigbaustein "Dorji DRA 818V"
Vergangenes Wochenende habe ich mit dem Windows - Programm "HTerm" und einem USB zu UART - Adapter den Sendeempfänger-Baustein DRA 818V programmiert. Es handelt sich dabei um ein voll einsatzbereites Sende-Empfangsmodul für den VHF-Bereich, das nur noch mit Antenne, Kopfhörer, Mikrofon und PTT-Taste ergänzt werden muss. Es war erfreulich, dass das kleine Mikrofonmodul mit eingebautem Vorverstärker ohne weitere Modifikationen angeschlossen werden kann.
The default data format is: 8 data bits, 1 stop bit, no parity and 9600 kbps data rate.
All commands in ASCII codes start with “AT” and end with “<CR><LF>”.
Module response: +DMOCONNECT: 0 <CR><LF>
(+DMOCONNECT: 1 means wrong syntax)
Volume: + DMOSETVOLUME: X<CR><LF> (X= 1~8)
To configure a group of module parameters you can use this command:
AT+DMOSETGROUP=GBW,TFV, RFV,Tx_CTCSS,SQ,Rx_CTCSS<CR><LF>
e.g.: AT+DMOSETGROUP=0,145.0750,145.6750,0018,2,0000<CR><LF>
GBW: Channels space. 0=12.5 kHz; 1=25 kHz
TFV: Transmit frequency. Range: 134.0000~174.0000 MHz
RFV: Receive frequency. Range: 134.0000~174.0000 MHz.
The frequencyes should be multiples of 12.5 kHz or 25 kHz.
Tx_CTCSS: CTCSS value in transmit. (number of code e.g.: 0012 = 100 Hz)
Rx_CTCSS: CTCSS value in receive. (number of code e.g.: 0017 = 118,8 Hz)
SQ: Squelch level (0~8). 0=monitor mode which can’t be used in scanning mode.

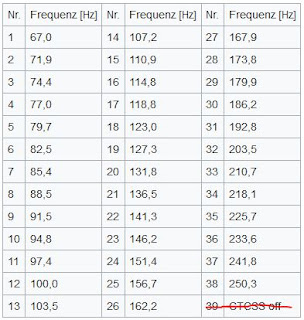

List of CTCSS - Numbers:
By receiving a signal the status of the squelch pin changes from high to low.
Consult the product datasheed for more informations.
The default data format is: 8 data bits, 1 stop bit, no parity and 9600 kbps data rate.
All commands in ASCII codes start with “AT” and end with “<CR><LF>”.
Module response: +DMOCONNECT: 0 <CR><LF>
(+DMOCONNECT: 1 means wrong syntax)
Volume: + DMOSETVOLUME: X<CR><LF> (X= 1~8)
To configure a group of module parameters you can use this command:
AT+DMOSETGROUP=GBW,TFV, RFV,Tx_CTCSS,SQ,Rx_CTCSS<CR><LF>
e.g.: AT+DMOSETGROUP=0,145.0750,145.6750,0018,2,0000<CR><LF>
GBW: Channels space. 0=12.5 kHz; 1=25 kHz
TFV: Transmit frequency. Range: 134.0000~174.0000 MHz
RFV: Receive frequency. Range: 134.0000~174.0000 MHz.
The frequencyes should be multiples of 12.5 kHz or 25 kHz.
Tx_CTCSS: CTCSS value in transmit. (number of code e.g.: 0012 = 100 Hz)
Rx_CTCSS: CTCSS value in receive. (number of code e.g.: 0017 = 118,8 Hz)
SQ: Squelch level (0~8). 0=monitor mode which can’t be used in scanning mode.
List of CTCSS - Numbers:
By receiving a signal the status of the squelch pin changes from high to low.
Consult the product datasheed for more informations.
Donnerstag, 19. April 2018
50 Hz - quo vadis?
Die Netzfrequenz mit einem schönen ZUNGENFREQUENZMESSER bei mir Zuhause zur Anzeige gebracht.
