Simpler Rauschgenerator HF-VHF

In einer Zeit als es noch nicht so super tolle Gerätchen wie den "NANO VNA" zu kaufen gab, habe ich mir einen simplen Rauschgenerator für Messungen zusammengebaut.

Bei meinen Versuchen erwies sich ein Widerstand als Rauschquelle besser als eine in Sperrrichtung betriebene Diode. Dabei hatte ich mehrere Diodentypen durchprobiert.

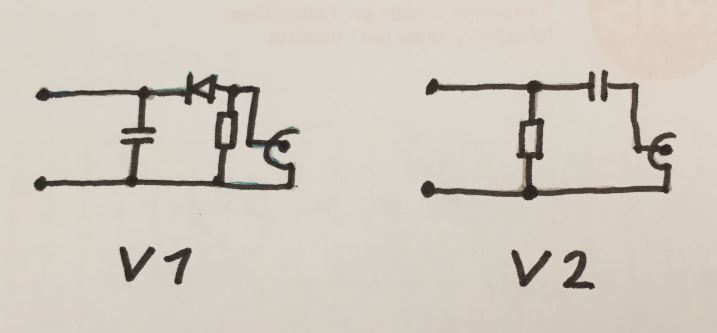

Version 1 vs Version 2

Bei einem Widerstand von 2 kOhm 1,2 Volt fließen ca. 600µA.

Kontrollbox für die magnetische Ringantenne 2

Da die PWM-Spannung doch zu stark den Empfänger gestört hat, habe ich eine neue Kontrollbox für das Abstimmen des Drehkondensators gebaut. Diese wird nun mit einer regelbaren Gleichspannung gespeist.
Mit dem Taster lasse ich den Motor laufen - mit dem Umschalter wähle ich die Laufrichtung (durch wechseln der Polarität).
So funktioniert das nun sehr gut.

The second life of a Baofeng UV-3R

It is difficult to find a replacement battery for the UV-3R.

So I made this simple adapter to connect to a USB battery.

 A diode is enough to reduce the voltage to 4.4 volts

Meine Erfahrungen mit USLAS (Universal Satellites Automatic Location System)

Immer mal wieder habe ich mit dem mit der USALS-Funktion basierend auf DiSEqC 1.2 herumexperimentiert. Manchmal wird dieses System auch als DiSEqC 1.3, Go X oder Go to XX bezeichnet.

Der Benutzer dieses Antennensteuerungssystems erhält die einzigartige Möglichkeit jede Satellitenposition im geostationärem Orbit anzufahren.

Abhängig vom Antennensetup können sehr viele verschiedene Signale empfangen werden.

Meine Erfahrung mit diesem, im Prinzip tollen, System ist allerdings durchwachsen. Der Hauptschwachpunkt liegt, meiner Erfahrung nach, in der unbefriedigenden Unterstützung durch die meisten SAT-Empfänger - selbst wenn sie ausdrücklich USALS - tauglich gekennzeichnet sind. Das Setzen der Endpunkte der Drehung nach Osten bzw. Westen (Limiten), das Ansteuern der gewünschten Orbitalposition und das Wiederaufrufen einer gespeicherten Position sorgt leicht für Frust.

Ich werde aber weiterhin nach der idealen Empfänger- Rotor-Kombination suchen.



Simplex repeater mit Sprachspeichermodul, Arduino UNO und Dorji UHF RTX

Einen Teil der CV-19 - Zeit habe ich in die Umsetzung dieses Projektes gesteckt.

Aus einem Sprachspeicher-Modul, einem Arduino UNO und einem Dorji 818U Sendeempfänger habe ich diesen simplex repeater als "Funkpapagei" realisiert.

Dieser soll solarbetrieben funktionieren und auf einer Bergspitze installiert werden.

Die Spannung der PV-Module wird über einen Spannungsregler auf einen Akku gegeben. An diesem ist der Arduino und das Sende-Empfangsmodul angeschlossen. Das Sprachspeichermodul ist an den 3,3V Ausgang des Arduino angeschlossen. Zwischen dem Dorji-RTX-Modul und dem Antennenstecker ist ein Topfkreis-Filter abgestimmt auf 433,55 MHz eingeschleift.

Als Antenne verwende ich einen J-Pole Rundstrahler der gleichstrommäßig einen Kurzschluss darstellt und somit Blitz geschützt ist.

Das Arduino Programm (sketch) werde ich in einem der nächsten Einträge veröffentlichen.

P.S.:

Kaum zu glauben: Das ist mein 150ster Blogeintrag! Seit sieben Jahren betreibe ich diesen nun und hatte rund 32.000 Zugriffe darauf. Ich dachte selbst nicht, dass ich so viel an Basteleien zusammenbekommen würde. Noch ist kein Ende in Sicht.
Ich bedaure, nicht schon früher mit dem dokumentieren meiner Projekte begonnen zu haben, da ich schon als Bub zu basteln begonnen habe und seitdem wer weiß wie viele Projekte umgesetzt habe. An viele davon, kann ich mich erinnern, an andere leider schon nicht mehr.

Kontrollbox für die magnetische Ringantenne

Die Abstimmung der magnetischen Ringantenne erfolgt durch den Drehkondensator am Antennenoberteil. An diesem wurde ein Gleichstrommotor mit Untersetzungsgetriebe geflanscht welcher über dieses Steuergerät im Linkslauf oder Rechtslauf mit einstellbarer Geschwindigkeit betrieben werden kann. Zu diesem Zweck wird am Speisekabel wahlweise die polarität der Spannung vertauscht b.z.w. die Pulsweite verändert.

Die fertig aufgebaute Elektronik habe ich im Internet bestellt und in ein Gehäuse eingebaut.

Magnetic Loop Antenne für die Kurzwelle

Der ringförmige Strahler besteht aus dem Ausenleiter eines "7/8 Zoll" Koaxialkabels und hat einen Durchmesser von ca. 1.8m. Mittels einem ferngespeisten Gleichstrommotor mit Untersetzungsgetriebe kann ich den Drehkondensator zwischen 25pF und 650 pF einstellen. Die Einkopplung erfolgt mit einer eifachen Schleife mit ca. 1/5 des Strahlerdurchmessers. Das Gehäuse für den Drehko bssteht aus verklebten und verschraubten Plexiglasteilen. Die Spannungsversorgung des Motors erfolgt über ein 75-Ohm Koaxialkabel.

Gesamtansicht

Detail Drehkondensator

Misuratori di campi EM "low cost"

Come premessa devo sottolineare che esistono delle ditte cinesi che sono in grado di produrre strumenti di misura per campi elettromagnetici seri.

Peró una gran parte di prodotti che si trovano in internet a pochi soldi (relativi al costo di una strumentazione professionale) non fanno delle misure utilizzabili - praticamente i valori indicati sono prive di alcun senso. Fiduciosi aquirenti del prodotto, vogliandolo poi utilizzare, spesso per l'ambito della sicurezza sul lavoro, rimangono incerti su i valori indicati dallo strumento - che di solito superano anche per parecchio i valori reali.

Per motivi di lavoro dovevo confrontare strumentazione "economica" con strumenti professionali e calibrati. Ne riporto due fotografie per rendere l'idea della diferenza.

Per questo motivo consiglio di rivolgersi a degli esperti per il confronto della propria strumentazione a quella uttilizzata per esempio dalle agenzie regionali per la protezione ambientale (ARPA).

A sinistra valore misurato EMF professionale - a destra valore visualizzato da strumento economico. 10,18 V/m e 38,66 V/m (??)

2,67 V/m

2,68V/m

Misuratori EMF professionali confrontati fra di loro.

.
